SELAMAT BERJUMPA teman teman..
kali ini saya akan memberikan tutorial membuat program touch screen PLC dengan cepat dan sangat sangat sangat sangat mudah.. :)
langsung TO the Point aja yuk.. :].. instal dulu aplikasinya bisa di download di gogle dengan keywoard "download aplikasi XP-Builder free" nah download deh tuh.. instal next dan next aja kok..
langsung !!!
buka icon nya seperti gambar di bawah...
maka akan muncul tampilan seperti gambar di bawah... langsung deh.. mau nya apa.. create project atau open project.. karna mau belajar yahh klik create project.. boss.. !!!!
selanjutnya muncul deh jendela seperti gambar di bawah.. itu adalah untuk setting touchscreen nya..
pilih tipe touchsreennya.. cara nya adalah baca dulu keterangngan tipe label produk di touchscreen.. nah baru kali bisa nyeting jendela seperti gambar di bawah..
di bawah adalh settinggan touchsreen yang saya gunakan..
pilih tipe touchsreennya.. cara nya adalah baca dulu keterangngan tipe label produk di touchscreen.. nah baru kali bisa nyeting jendela seperti gambar di bawah..
di bawah adalh settinggan touchsreen yang saya gunakan..
nah,, setelah itu muncul deh,.. jendela kerja.. nya... bingung atau gampang.. jawaban saya mudah.. :P.. heheh
lihat pada lingkaran merah.. pada hitungan ke tiga anda akan tidur.. 1... 2... 3.. heheh
perhatikan lingkaran merah lingkaran tersebut adalah lembar touchscreen.. kesimpulannya.. itu dalah lembaran pertama, jika ingin menambah lagi . cukup dengan klik kanan pada base srceen klik insert.. nambah deh..
perhatikan lingkaran merah lingkaran tersebut adalah lembar touchscreen.. kesimpulannya.. itu dalah lembaran pertama, jika ingin menambah lagi . cukup dengan klik kanan pada base srceen klik insert.. nambah deh..
lihat pada gambar di bawah.. di bawah adalah biang keladi nya.. wkkwkwk.. contoh saja ni kita ingin membuat tombol.. pilih bit switch selajutnya,, klik ke lembar kerja.. kemudian akan muncul gambar tampilan tombol yang kita ingin kan.. pilih deh sesuka hati tombol yang teman teman inginkan..
jika kita ingin membuat indikator lampu.. pilih bit lamp.. pilih juga tampilan lampunya.. mudah kan.. menu yang lain coba sendiri ya..
warning!!!: hehehe teman teman jangan lupa masukin alamat nya sesuit dengan alamat di PLC nya ya.. misalka.. tombol di program PLC itu alamat P0000 maka di xp-builder tombolnya juga P0000.. kalo ngak sama aja ngak terhubung...
di bawah adalah lembar utama yang saya buat.. perhatikan base screen nya,, base screen 1 kan.. itu adalah halaman 1.. :)
ini base screen 2 nya.,
ini base screen 3
ini base sreen 4
ini base sreen 5
kemudian simulasi kan deh.. kilik di lingkaran merah.. tu play./..
tapi jangan lupa running dulu simulasi PLC nya.. kalo ngak.. bakalan ngak jalan
nanti xp simulatornya akan mencompile... tunggu sampai 100% bseperti gambar di bawah..

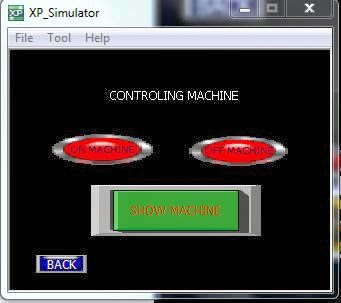

jadi deh.. seperti gambar di bawah tinggal di klik klik deh..
di bawah adalah video nya,, udah saya aplikasi kan touchsreen nya,, :)
mohon maaf jika ada kekurangn ya teman.. maaf kalo bahasanya tidak baku.. kalo terlalu baku.. nanti teman teman copas.. untuk tugas dosen.. kwkwk capek ngetik nya.. :)
gan kok simulasi xp-builder punya ane close program terusnya
ReplyDeleteKalo ane adanya PLC Glofa GM4 pengen bikin HMI (pc based) pake software apa ya ?yang ga perlu penambahan alat jadi bisa lewat rs232 ke cpu nya aja.
